臭氧-纳米气泡催化氧化系统技术方案

 一、概述

本方案针对工业废水、难降解有机废水处理场景，设计臭氧+纳米气泡发生器+臭氧催化氧化一体化系统，核心目标是通过纳米气泡技术大幅提升臭氧在水中的传质效率与利用率，结合催化氧化强化深度处理效果，实现高难污染物的高效降解，满足高标准出水要求。系统适用于化工、医药、印染、垃圾渗滤液等多领域废水的深度提标改造与预处理工艺。

 二、系统原理与核心优势

 （一）核心技术原理

1.  臭氧发生单元：以高纯氧气为气源，通过臭氧发生器产生高浓度臭氧，为氧化反应提供氧化剂。

2.  纳米气泡强化传质单元：通过微/纳米气泡发生器，将臭氧气体切割为直径100nm~50μm的超细微气泡，利用纳米气泡高比表面积、长停留时间、高溶解氧、自增压溶解特性，解决传统曝气臭氧传质效率低、利用率不足30%的行业痛点，将臭氧利用率提升至85%以上。

3.  催化氧化反应单元：在臭氧催化氧化反应器内，填充专用臭氧催化剂，通过催化作用激发臭氧产生羟基自由基（·OH，氧化电位2.8V），实现对难降解有机污染物的无选择性深度氧化，分解COD、色度、异味等污染物。

4.  尾气处理单元：对反应器排出的剩余臭氧尾气，使用臭氧尾气破坏器，实现尾气达标排放，避免臭氧泄漏污染。

（二）系统核心优势

 三、系统工艺流程与设备组成

 （一）完整工艺流程

气源供应 → 臭氧发生器 → 臭氧浓度检测/分流 → 纳米气泡发生 → 催化氧化反应 → 尾气处理 → 出水/循环

1.  气源供应阶段：高纯氧气瓶（O₂）输出氧气，经气阀、流量计控制流量与压力，稳定输送至臭氧发生器。

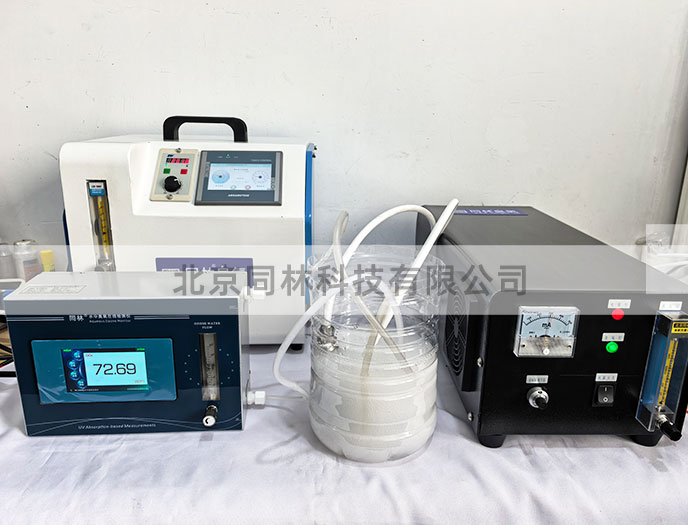

2.  臭氧发生阶段：臭氧发生器将氧气转化为高浓度臭氧，输出端通过臭氧浓度检测仪、流量计实时监控臭氧产量与浓度，确保工况稳定。北京同林3S-T10臭氧发生器，北京同林3S-J5000臭氧浓度检测仪。

3.  纳米气泡发生阶段：臭氧气体与原水水箱来水，同步进入微气泡发生器，在高压切割、空化作用下，形成臭氧纳米气泡混合液；混合液经液阀、压力表调控，通过微孔曝气盘均匀注入反应器底部。北京同林3S-N2气泡可调纳米气泡机

4.  催化氧化反应阶段：臭氧纳米气泡在反应器内与催化剂充分接触，发生催化氧化反应，降解水中污染物；反应器顶部通过泵实现水循环，强化气液固三相混合，进一步提升臭氧利用率。

5.  尾气与安全监控阶段：反应器顶部排出的剩余臭氧尾气，连接北京同林F800臭氧尾气破坏器分解，实现无害化排放；同时通过压力液位仪实时监控反应器液位与压力，保障系统安全运行。

6.  分流检测阶段：臭氧发生器输出端设置分流支路，接入2%KI吸收瓶，用于定期标定臭氧浓度，确保系统投加量精准可控。

 （二）系统核心设备组成

 四、技术参数与选型参考

 （一）核心工艺参数

 （二）设备选型要点

1.  臭氧发生器：根据处理水量与臭氧投加量选型，优先选择氧气源型，臭氧浓度≥80mg/L，具备浓度在线监测功能；

2.  纳米气泡发生器：选择耐臭氧腐蚀材质（316L不锈钢），适配臭氧-水混合工况，气泡粒径稳定可控；

3.  臭氧催化剂：选用专用负载型催化剂，具备高催化活性、耐磨损、长寿命（≥3年）特性，适配工业废水工况；

4.  反应器：采用碳钢防腐/304不锈钢材质，内部设置布水、布气系统，保障流态均匀，无死区。

 五、应用场景与案例适配

 （一）核心应用场景

1.  工业废水深度提标：化工、医药、印染、农药等行业废水，生化出水COD、色度不达标，深度处理至一级A/地方高标准；

2.  高难废水预处理：垃圾渗滤液、焦化废水、养殖废水等难降解废水，预处理提升可生化性，保障后续生化系统稳定；

3.  饮用水深度净化：饮用水厂消毒副产物、异味、微量有机污染物去除；

4.  市政污水提标改造：市政污水处理厂出水总氮、COD、色度深度处理，满足回用要求。

 （二）案例效果参考

以某化工园区印染废水深度处理为例：

- 进水水质：COD 150~200mg/L，色度200~300倍；

- 工艺：臭氧-纳米气泡催化氧化系统；

- 运行参数：臭氧投加量30mg/L，停留时间60min；

- 出水水质：COD ≤50mg/L，色度≤20倍，臭氧利用率≥88%，运行成本较传统臭氧工艺降低50%。

 六、运行维护与保障

1.  日常维护：定期检查臭氧发生器工况、臭氧浓度、催化剂活性，定期更换KI吸收液；

2.  安全保障：系统配备臭氧泄漏报警、压力/液位联锁保护，避免安全隐患；

3.  售后服务：提供设备安装调试、人员培训、定期巡检、催化剂更换等全流程服务，保障系统长期稳定运行。

 七、总结

本臭氧-纳米气泡催化氧化系统，通过纳米气泡技术解决了传统臭氧工艺传质效率低、利用率差的核心痛点，结合催化氧化强化深度处理能力，是高难有机废水处理、提标改造的高效解决方案。系统具备高效率、低成本、绿色环保、灵活适配等优势，可广泛应用于多行业废水处理场景，为客户提供稳定达标、经济高效的水处理技术支撑。
